龍騰半導體LSG65R650GMB TO-252功率MOSFET產品介紹
產品概述

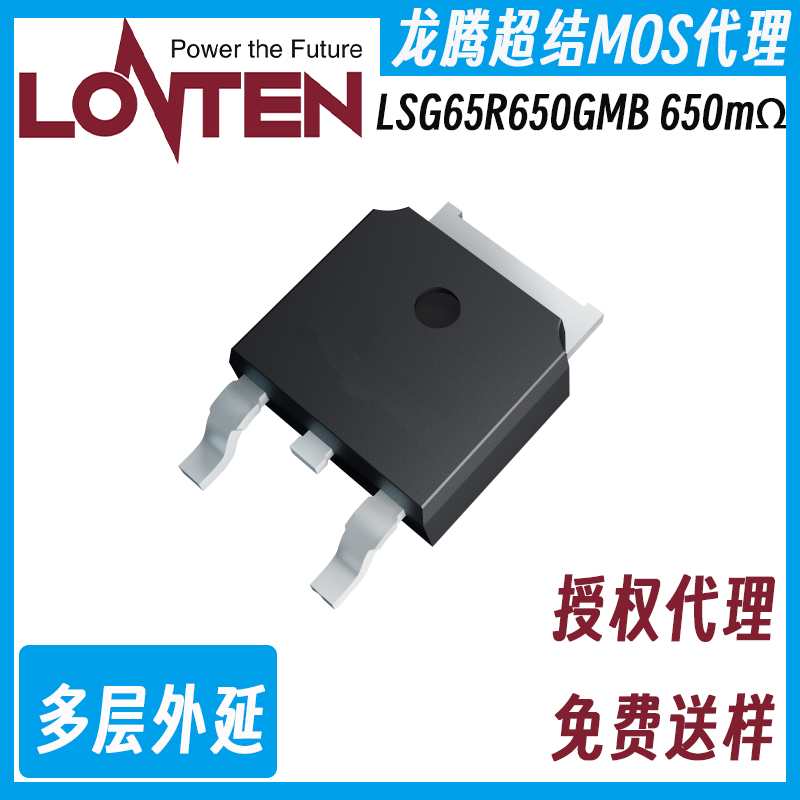

LSG65R650GMB是龍騰半導體(LONTEN)推出的一款N溝道功率MOSFET，采用先進的超結(Super Junction)技術製造，封裝形式為TO-252(DPAK)。該產品屬於龍騰半導體650V高壓MOSFET係列，專為高效率電源轉換應用而設計，特別適合空間受限的中小功率場景。

技術參數
參數名稱 參數值 備注
漏源電壓(Vdss) 650V 最大額定值
連續漏極電流(Id) 7A 25°C環境溫度下
柵源極閾值電壓 4.5V @ 250uA 典型值
漏源導通電阻(RDS(on)) 650mΩ @10V,3.5A
最大功率耗散 28W Ta=25°C時
封裝形式 TO-252(DPAK) 表麵貼裝型
技術類型 超結VDMOS Super Junction技術

注：以上參數基於類似型號LSG65R650HT的技術規格整理，建議聯係龍騰半導體獲取LSG65R650GMB的精確參數。

TO-252封裝特點

結構設計‌

表麵貼裝型功率封裝，尺寸比直插式封裝小
背麵有較大散熱焊盤，可直接焊接在PCB上
散熱銅箔麵積達25mm²，配合1.6mm厚FR4基板可實現8℃/W熱阻

散熱性能‌

通過PCB進行散熱，需設計大麵積覆銅和散熱過孔
在器件3mm範圍內建議布置溫度傳感器
工作環境溫度超過70℃時建議添加微型散熱鰭片

與TO-220F對比‌

體積更小，適合高密度布局和空間受限場景
散熱性能略低於TO-220F，但更節省空間
適用於高壓在7N以下，中壓在70A以下環境中
產品特點

高效率設計‌

采用超結(Super Junction)技術，顯著降低導通電阻
相比傳統平麵MOSFET，導通損耗降低約22.3%
優化的柵極電荷特性，減少開關損耗

高可靠性‌

100%通過UIS(Unclamped Inductive Switching)測試
符合RoHS環保規範，無鉛無鹵素
優化的熱設計，提高高溫工作穩定性

應用友好性‌

標準TO-252封裝，便於自動化生產
與行業主流MOSFET引腳兼容
簡化電路設計，降低係統成本
應用領域

LSG65R650GMB適用於多種高效率電源轉換場景：

應用類別 典型應用
消費電子 LED驅動電源、適配器、PD快充
計算機 服務器電源、PC電源
工業電子 開關電源、工業電源
新能源 光伏逆變器輔助電源

特別適用於需要高效率、高功率密度且空間受限的電源設計場景。

使用建議

電路設計注意事項‌

建議工作電壓不超過520V，留足設計餘量
柵極驅動電阻推薦值10-22Ω，平衡開關速度與EMI
確保PCB散熱設計良好，建議使用2oz銅厚

焊接工藝‌

回流焊峰值溫度需控製在260℃以內(10秒持續時間)
手工補焊時應避免烙鐵直接接觸散熱焊盤
維修時需要專用熱風拆焊設備

可靠性保障‌

避免超過最大額定參數使用
注意PCB布局，減少寄生參數影響
建議進行老化測試驗證長期可靠性
製造商背景

龍騰半導體有限公司是一家專注於新型功率半導體器件研發的高新技術企業，通過ISO9001-2015質量體係認證。公司在功率半導體領域擁有83項專利，並參與製定了超結功率MOSFET國家行業標準(SJ/T 9014.8.2-2018)。

公司產品線涵蓋超結MOSFET、IGBT、快恢複二極管等多個係列，廣泛應用於消費電子、工業電源、新能源汽車等領域。龍騰半導體建有國內一流的研發中心和應用測試實驗室，持續推動功率半導體技術創新。
